Dessiner un circuit imprimé basique avec Fritzing

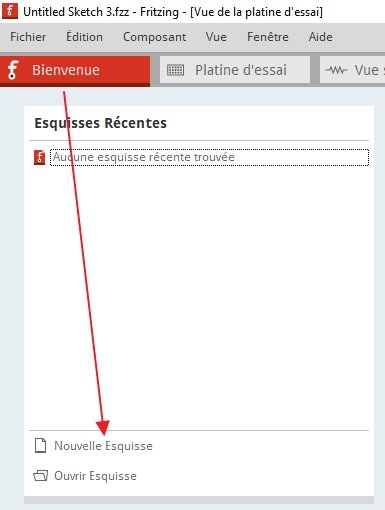

Une fois téléchargé et lancé, vous pouvez faire une nouvelle esquisse

Sélectionner la platine présentée par défaut, la sélectionner et la supprimer avec la touche Suppr

Cliquer sur la vue circuit imprimé

Définir la taille de la grille

La régler à 1mm, je trouve cela plus pratique pour placer mes composants.
Une autre suggestion peut être de mettre 2,54 mm, soit 1/10 de pouce. C'est l'écart standard entre 2 pins dupont

Vous pouvez modifier le calque pour indiquer que vous travaillez sur un pcb simple et non double, cad qu'il n'y a du cuivre que d'un seul côté de la plaque.

Sous vue du circuit imprimé, on peut placer des Via dont on peut paramétrer la taille ainsi que la taille du cuivre qui va l'entourer.
En tant que newbie, de ma fenêtre c'est un trou, mais sa fonction première serait de passer d'un côté de la plaque à l'autre.

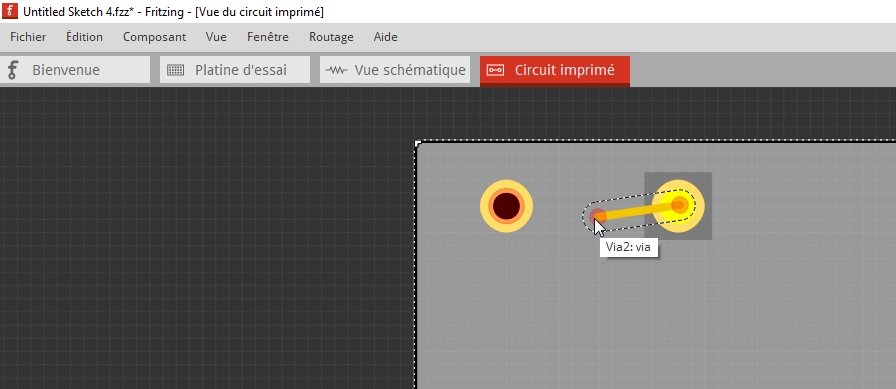

Ici j'ai placé deux via. On peut les relier facilement en cliquant de l'un à l'autre.

Exemple

Dans les outils il y a une règle

Ici je l'ai placé à côté d'un essai de plaque, cela permet de se rendre compte des dimensions

Quand vous avez terminé, retirez la règle puis exportez en pdf pour impression par exemple, ou au format gerber pour faire imprimer le circuit par un site comme https://cart.jlcpcb.com/quote?orderType=1&stencilLayer=2

Quand vous exportez au format pdf, il y a tout un tas de fichiers générés, dont un au format miroir bien pratique

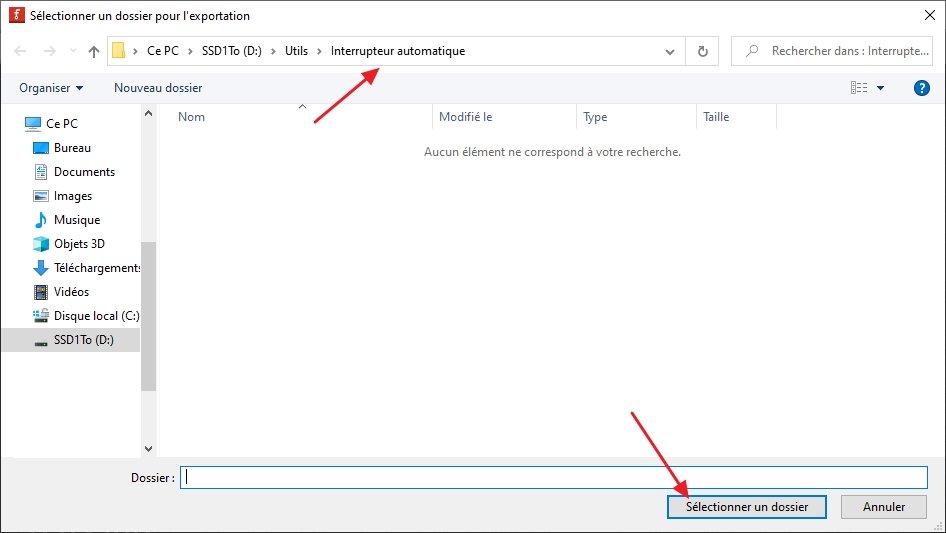

En passant, quand vous exportez au format gerber, le programme attend non pas un nom de fichier mais bien un répertoire

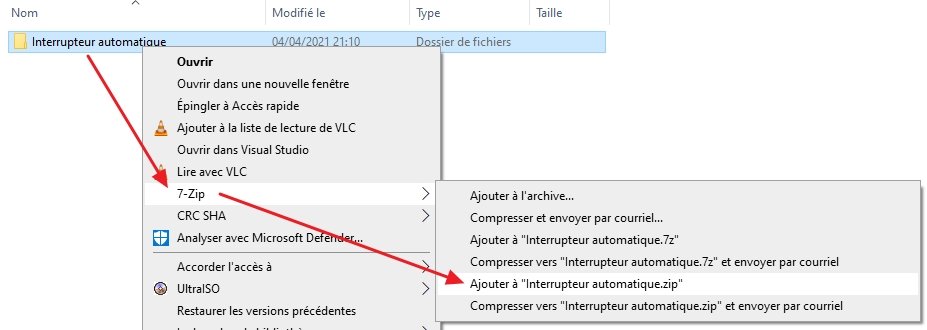

Ensuite il faut zipper le répertoire

De là dans jlcpcb vous pourrez importer le gerber zippé

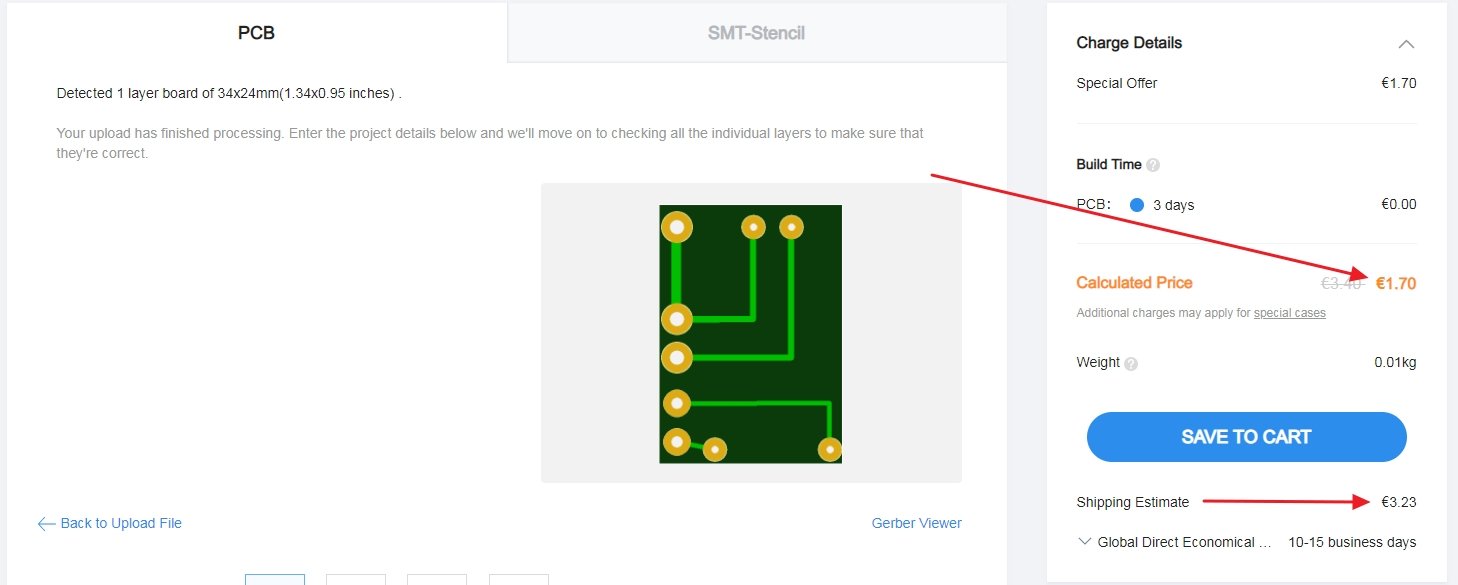

Je trouve le prix raisonnable, enfin hors frais de port
